気密式ナイフゲート

特 徴

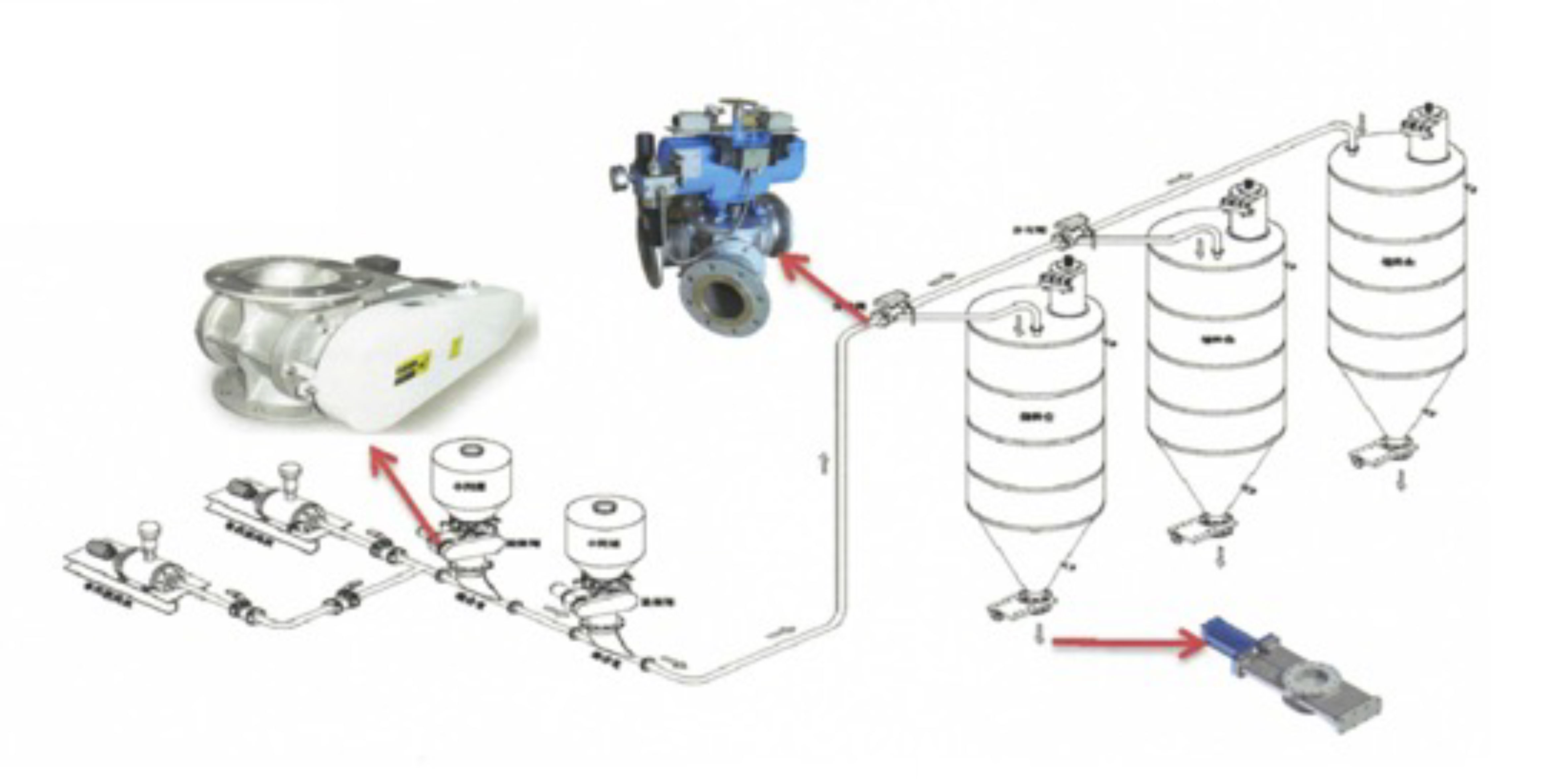

気密式ナイフゲートはサイロの下部の粉粒体の供給をコントロールします。
バタフライ弁の流れ抵抗、ボール弁の重さ、据付場所等の問題を解決します。

  • 高気密を保つ事で、リークすることはありません。
  • 粉粒体の噛み込みを防止する特殊設計です。
  • 機器を軽量化する事で、作業性を改善しています。
機器仕様
サイズ DN100~DN500(4“~20”)
使用圧力範囲 -0.05~0.4Mpa
使用温度範囲 0~210℃

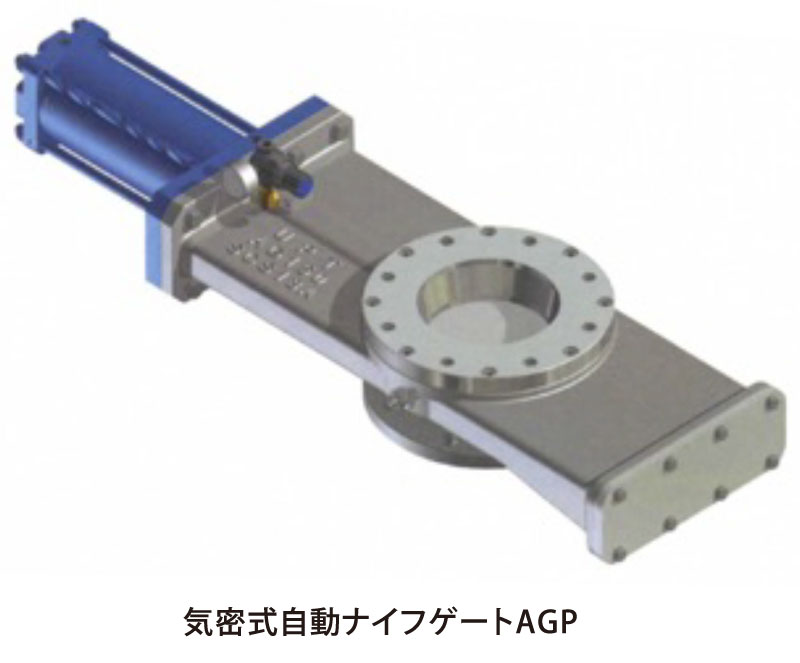

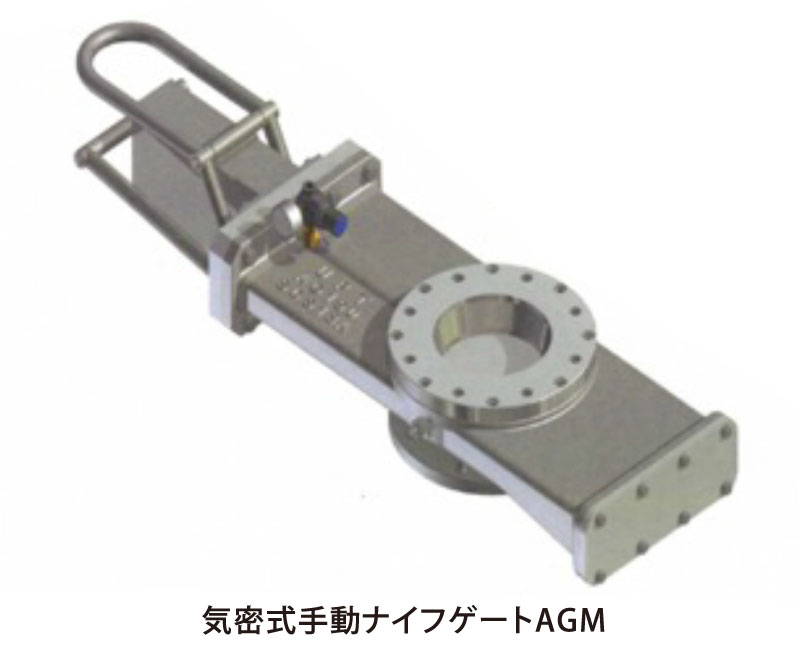

駆動方式 エアシリンダー、手動
本体/内部材質 ステンレス、炭素鋼、特殊材質
標準サイズ

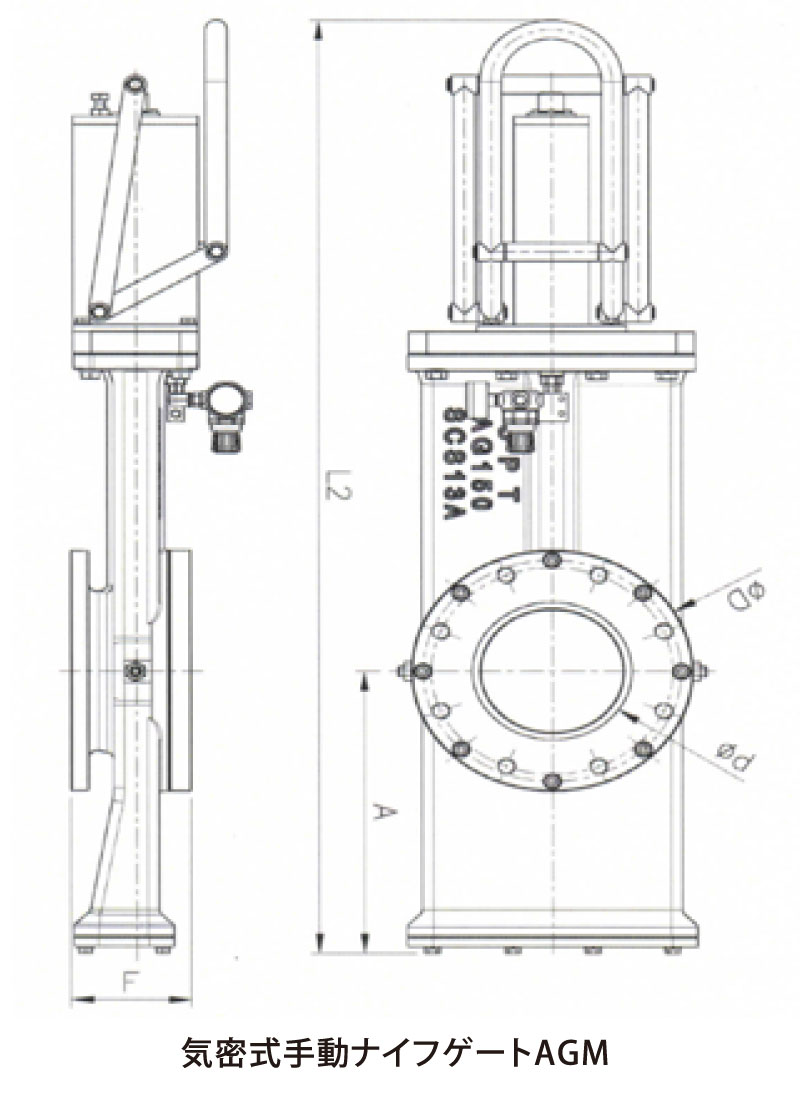

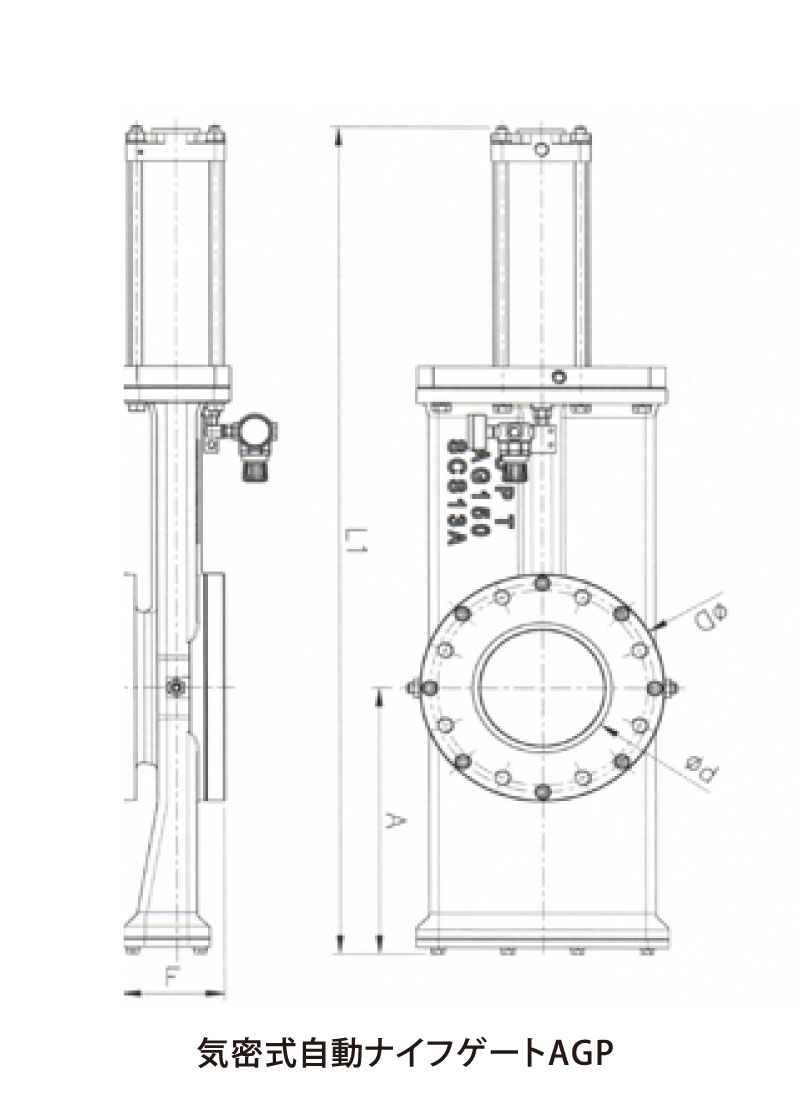

SIZE Φd ΦD A F L1 L2
DN100 4" 110 229 248 120 760 780
DN125 5" 135 254 296 120 885 890
DN150 6" 160 279 324 120 1000 1010
DN200 8" 210 343 414 150 1195 1205
DN250 10" 262 406 490 150 1400 1410
DN300 12" 312 483 564 150 1585 1610
DN350 14" 345 533 615 180 1750 1760
DN400 16" 396 597 700 180 1975 2000
DN500 20" 497 699 858 180 2440 2520
