ボール式分岐弁

特 徴

ボール式分岐弁は高気密モジュールの設計で空気輸送中に分岐と混合をコントロールすることが可能です。
また、分岐弁内面は段差を無くす事で、スムーズな輸送を実現しています。
本体に流路位置を記載していますので、設置時、メンテナンス時にも安心です。

機器仕様
サイズ DN50~DN300(2“~12”)
使用圧力範囲 -0.05~0.6Mpa
使用環境温度 -10~70℃
使用温度範囲 30~120℃、MAX180℃
駆動方式 エアシリンダー
本体/内部材質 ステンレス、炭素鋼、特殊材質

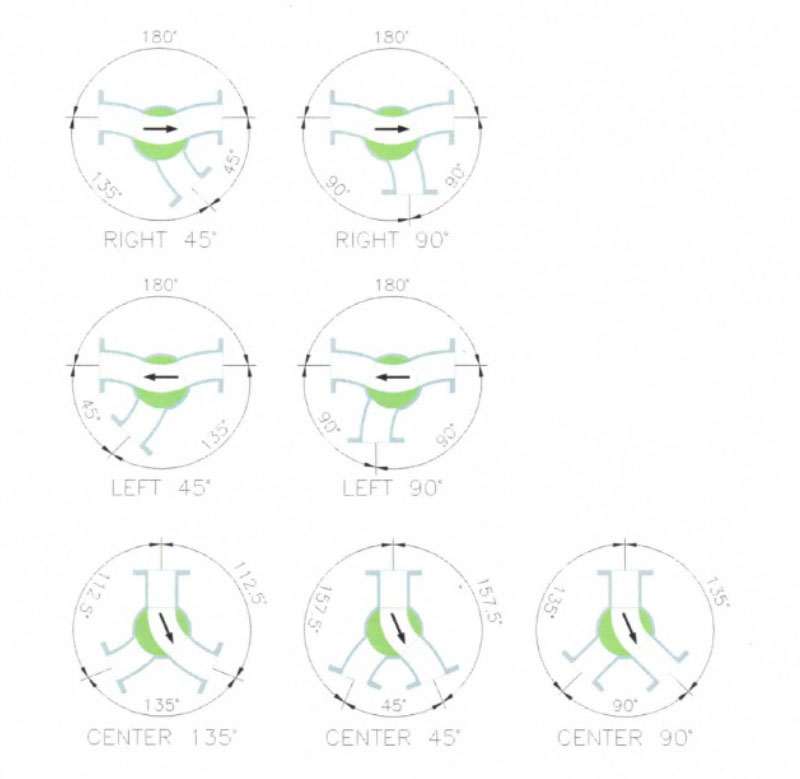

分岐角度 45°、90°、135°

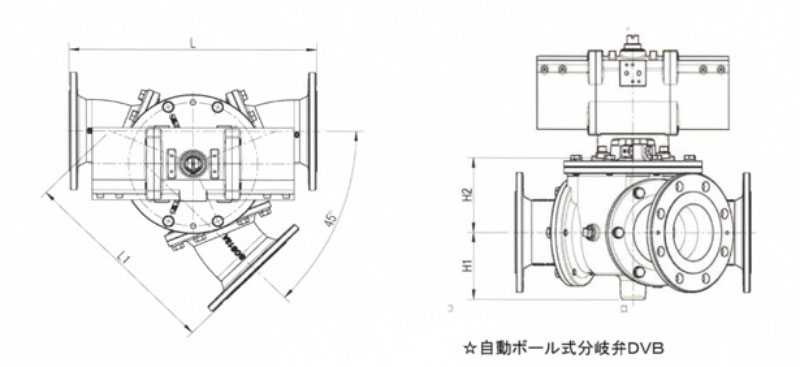

標準サイズ
SIZE Φd H1 H2 L L1
DN050 2" 57 90 105 320 264
DN065 2 1/2" 72 90 105 320 264
DN080 3" 85 115 130 360 307
DN100 4" 110 128 142 460 384
DN125 5" 135 145 170 560 483
DN150 6" 160 165 190 660 571
DN200 8" 210 205 225 800 677
DN250 10" 262 255 280 1030 875
DN300 12" 312 275 310 1140 983
