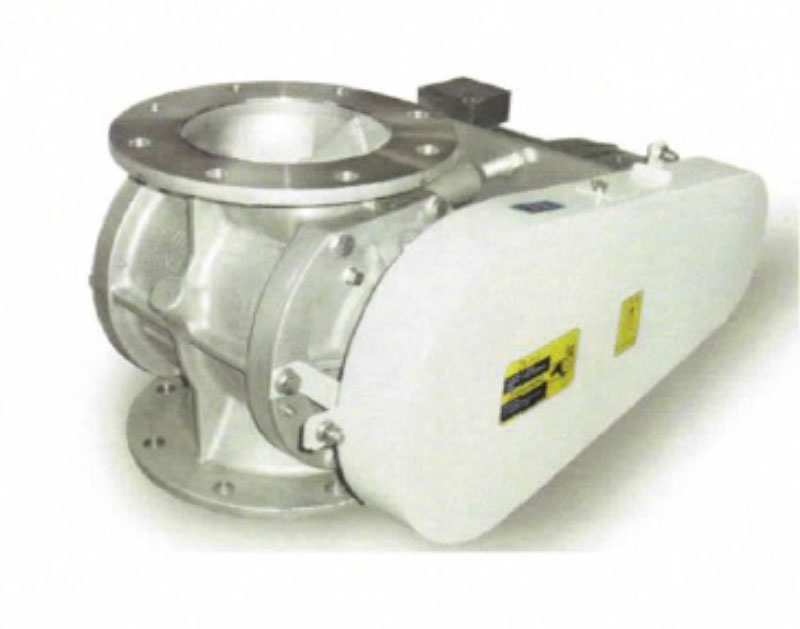

ロータリーバルブ

特　徴

気ロータリーバルブは粉粒体を供給する目的で設計された定量供給装置です。
空気輸送装置や圧力差のある場所で使用すると最大の効果を発揮します。

  • ペレットの粉砕を防止する為に、ケーシング入口を特殊加工しています。
  • 軸受シールはダブルリップシールを採用する事で、分解取替が容易となりました。
    また、従来のグランド式と比べ、漏れもありません。
主要材質
ケーシング SCS13（ステンレス鋼）
ローター SCS13（ステンレス鋼）
サイドカバー AC4B-T6（アルミ合金）
SCS13（ステンレス鋼）
軸スリーブ SUS304

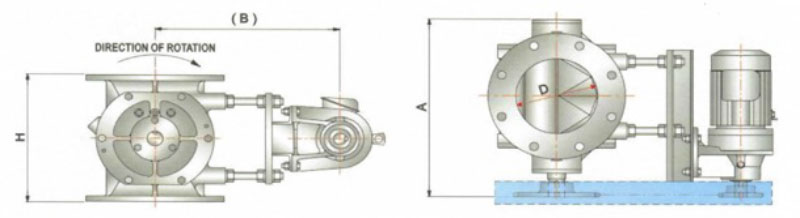

標準サイズ
型番 Bore
(inch)		 H
(mm)		 Rotor
Capacity		 A
(mm)		 B
(mm)		 D
(mm)		 Motor
(KW)		 Weight
(Kg)
SRV3 3 220 0.7 352 341 84 0.2 55
SRV4 4 270 1.9 397 340 110 0.4 80
SRV5 5 300 2.8 416 352 134 0.4 90
SRV6 6 330 4.5 442 361 159 0.4 105
SRV8 8 350 7 486 454 210 0.75 125
SRV10 10 415 13.3 536 418 260 0.75 185
SRV12 12 485 23.7 614 484 310 1.5 270
SRV14 14 585 43.9 741 540 347 2.2 460
SRV16 16 645 64.4 796 571 397 2.2 575
SRV18 18 700 86.9 894 601 448 3.7 720
