粉粒体輸送機器

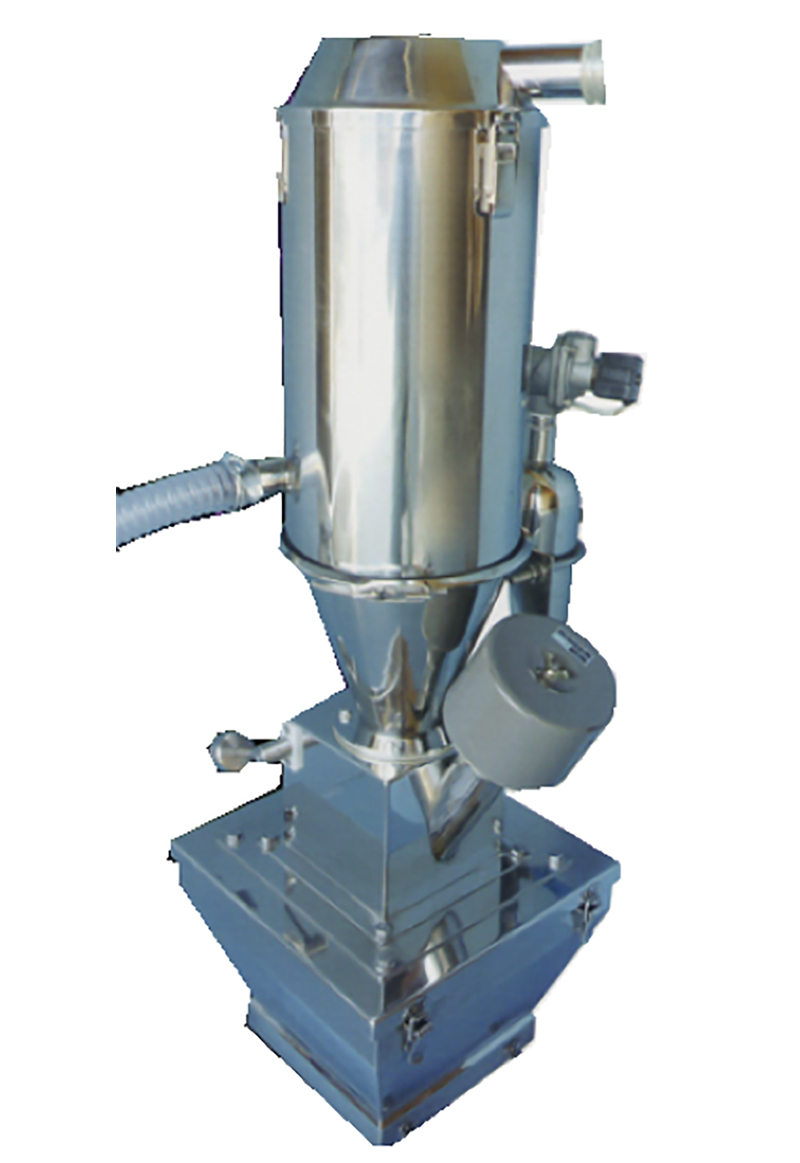

ピアブ・バキュームコンベア(吸引式)

ピアブバキュームコンベアは、軽量でコンパクトな粉粒体空気輸送機です。
工具レスで組立・分解ができる為、洗浄性が求められる環境にも最適です。
エジェクタ(エアー)駆動方式の為、クリーンルームや防爆エリアにも適合します。

ピアブ・バキュームコンベア
特 徴

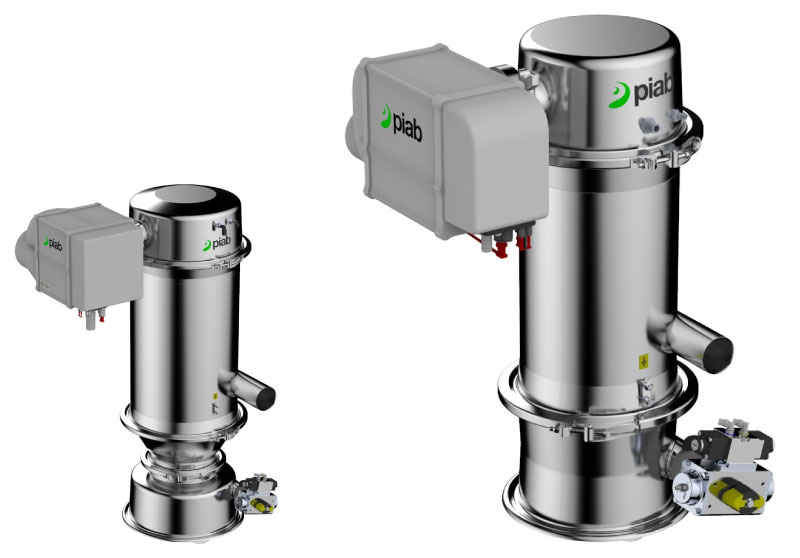

  • piFLOW-fc(エフシー)シリーズは食品・健康食品・化学業界向けに最適なコンベアです。
  • オールエア回路で駆動しますので、防爆エリアにも適合します。
  • COAXエジェクタ(特許取得)を内蔵した、省エネでメンテナンス性に優れたポンプ。
  • ポンプを側面に配置する事で天井高さに制限がある場所にも適しています。
  • 高濃度(プラグ)輸送方式で、搬送原料を壊さず丁寧に運びます。
  • 組立ては工具レスのクランプ方式で簡単に分解・洗浄が出来ます
  • 胴体をストレート構造(ユニボディ)とすることで突起物を無くし粉の残留を抑制。
  • FDA、USDA、EC食品規格にも準拠した衛生的なデザイン。
  • 材質:SUS304相当 仕上:内面Ra0.8/外面Ra1.6
特徴ピックアップ

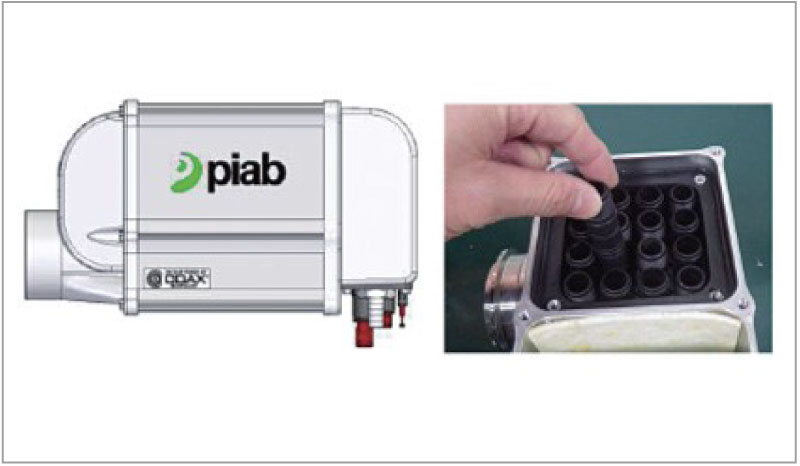

駆動はエアのみのエジェクタ方式
ピアブ社が開発したCOAXエジェクタは省エネ性はもちろん、内部まで洗浄できるので衛生的です。

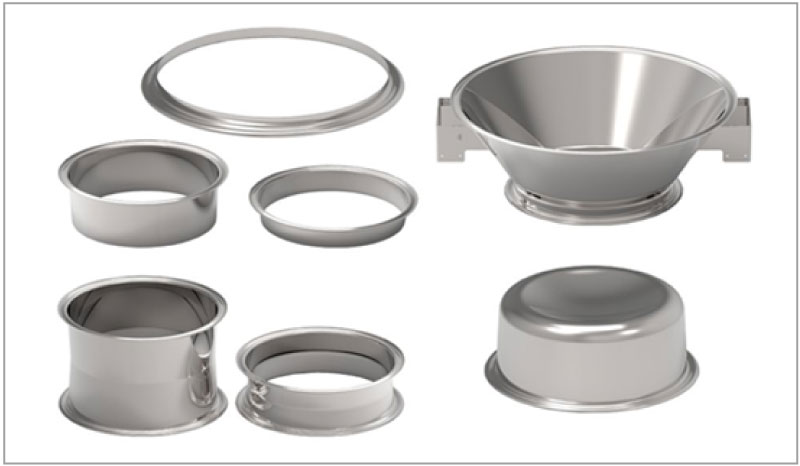

コンベア本体は工具レスで分解可能。
搬送物の品種交換の際にも隅々まで洗浄できるので、多品種ラインにも適合します。

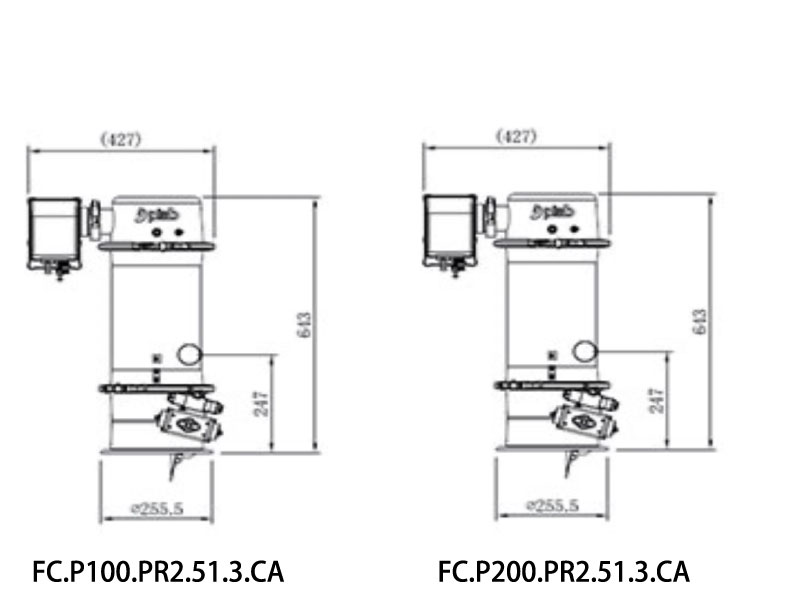

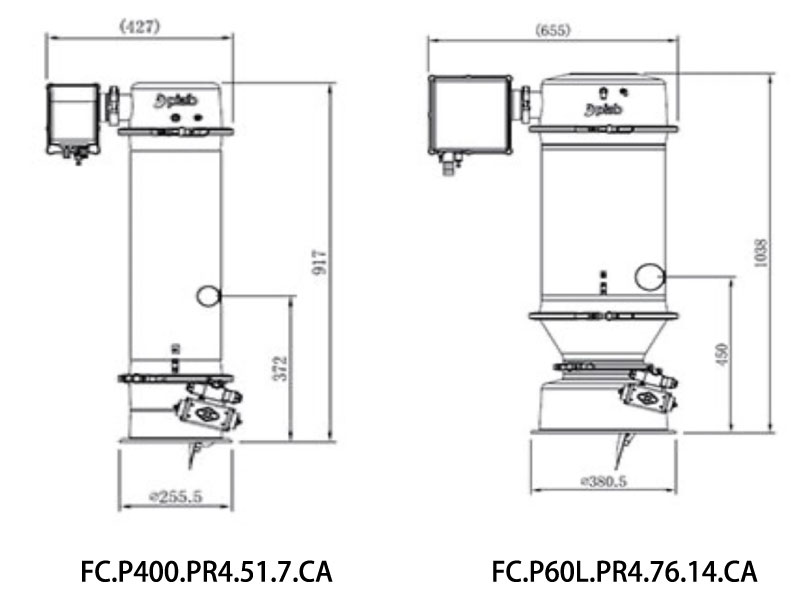

piFLOW-fc 代表型式一例
型式 FC.P100.
PR2.51.3.CA
FC.P200.
PR2.51.3.CA
FC.P400.
PR4.51.7.CA
FC.P60L.
PR4.76.14.CA
消費空気量(0.6MPa時) 420L/min 840L/min 1680L/min 2520L/min
輸送能力の目安(5m時) 0.9ton/hr 1.8ton/hr 3.6ton/hr 5.4ton/hr
コンベア高さ 643mm 768mm 917mm 1038mm
コンベア内径 Ø210 Ø210 Ø210 Ø325
溜め容量 3L 3L 7L 14L
重量 21kg 21kg 23kg 41kg
アプリケーション例

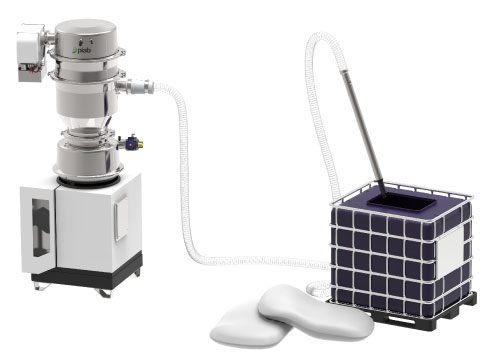

ノズル吸引~容器への投入

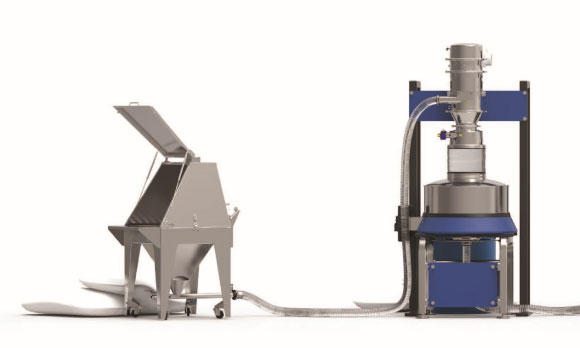

ホッパー~ふるい機への投入

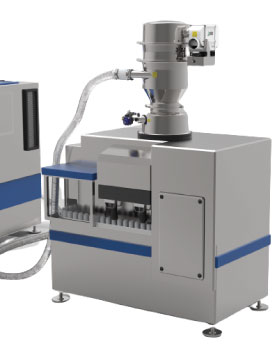

包装機への投入
